Metallográfiai vágógépek: típusok, kiválasztás és útmutató

Mi az a Metallográfiai vágógép ?

A metallográfiai vágógép - más néven metallográfiai metszőgép, metallográfiai vágógép vagy metallográfiai vágógép - egy precíziós műszer, amelyet fém, kerámia, kompozit vagy ásványi minták metszésére használnak a mikroszkópos vizsgálat előkészítése során. A meghatározó követelmény, amely elválasztja a metallográfiai szeletelő berendezéseket az általános fémmegmunkáló fűrészektől a minta mikroszerkezetének minimális károsodása a vágási felületen és annak közelében : nincs hőhatás zóna, nincs mechanikai deformáció, nem kenődnek el a lágy fázisok, és nem repednek a rideg fázisok.

A metallográfiai minta előkészítése metszéssel kezdődik. Minden, ami ezután következik – szerelés, csiszolás, polírozás, maratás és mikroszkópos vizsgálat – teljes mértékben a kezdeti vágás minőségétől függ. A túlzott hővel vagy nyomással előállított metszet olyan műtermékeket tartalmaz, amelyek a mikroszkóp alatt megkülönböztethetetlenek a valódi anyaghibáktól, érvénytelenítve az elemzést. A megfelelő metallográfiai forgácsolóberendezés kiválasztása és üzemeltetése tehát minden anyagosztályhoz a laboratóriumi minta-előkészítés alapja.

A metallográfiai marópiac két fő műszertípusra oszlik: csiszoló vágógépek és precíziós kis sebességű fűrészek — mindegyik különböző anyagkategóriákra és minőségi követelményekre optimalizálva. Az egyes típusok képességeinek és korlátainak megértése elengedhetetlen minden fémminta-előkészítő berendezést előíró laboratórium számára.

Metallográfiai szeletelő berendezések típusai

Metallográfiai csiszolóvágó (vágógép)

A metallográfiai csiszolóvágó – más néven metallográfiai vágófűrész, kohászati vágóberendezés vagy mintaelőkészítő szeletelőfűrész – vékony, forgó csiszolókorongot használ a minták csiszolással, nem pedig fűrészeléssel történő metszésére. A korong egy ragasztott csiszolókorong (alumínium-oxid vastartalmú anyagokhoz, szilícium-karbid színesfémekhez és kerámiákhoz), amely a vágási sík mentén koptatással távolítja el az anyagot. A kerekek átmérője általában 150 mm és 400 mm között van, az orsó fordulatszáma pedig 2000 és 5000 ford/perc között a gép méretétől és anyagától függően.

A csiszolóvágó gép működésének kritikus változója az hőtermelés a vágási felületen . A koptató szeletelés eredendően súrlódási hőt hoz létre; ha nem szabályozzák, ez a hő a minta hőmérsékletét a fázisátalakítási vagy temperálási küszöbérték fölé emeli – megváltoztatva azt a mikrostruktúrát, amelyet a vágásnak az analízishez ki kell tárnia. A modern metallográfiai metszőgépek ezt a problémát megoldják elárasztó hűtőfolyadék rendszerek amelyek a vágófolyadékot közvetlenül a kerék-minta felületre juttatják a vágás során, így a minta hőmérsékletét 50–60 °C alatt tartják még a sűrű ötvözött acélok hosszú vágásakor is.

A metallográfiai csiszolóvágók tovább osztják előtolási mechanizmusukkal:

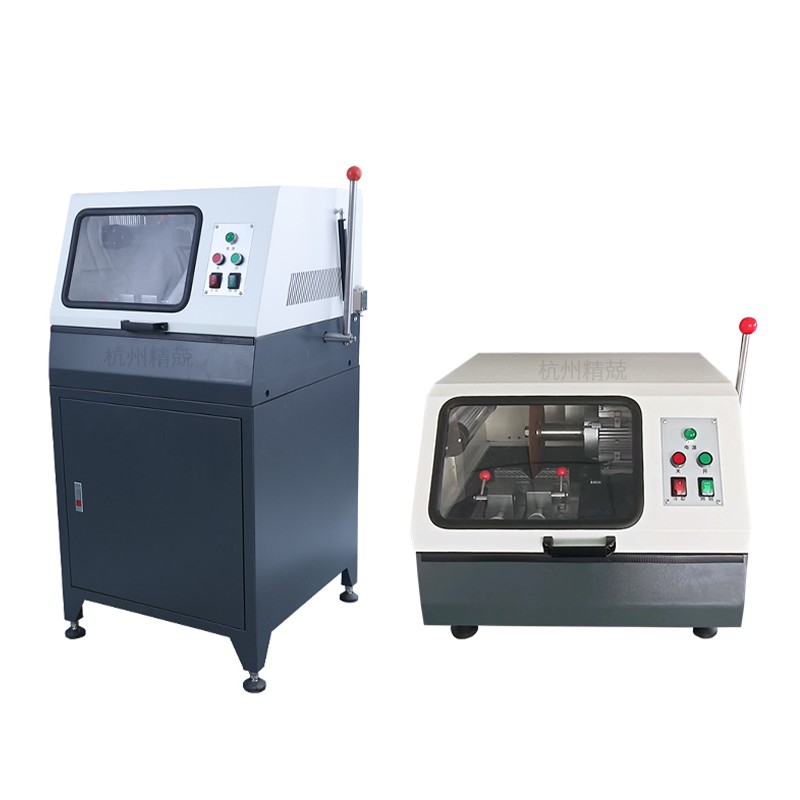

• Kézi vágógépek: A kezelő kézzel fejti ki az előtolási erőt egy forgókaron keresztül. Alkalmas lágy és közepes keménységű anyagokhoz és közepes áteresztőképességgel. Alacsonyabb tőkeköltség, de az előtolási erő konzisztenciája a kezelő készségétől függ.
• Automata vágógépek: Az előtolási erőt egy motoros működtető (elektromechanikus vagy pneumatikus) fejti ki programozható előtolási sebességgel és erőparaméterekkel. Az automatikus szeletelőgépek egyenletesebb vágási minőséget biztosítanak, lehetővé teszik a felügyelet nélküli műveletet a szakaszos metszéshez, és elengedhetetlenek a kemény, törékeny vagy nagy értékű mintákhoz, ahol az inkonzisztens előtolás kerékterhelést vagy mintatörést okoz.

Metallográfiai kis sebességű fűrész (precíziós metszőgép)

A metallográfiai kis sebességű fűrész – amelyet precíziós vágógépnek, metallográfiai vágófűrésznek vagy fémminta-előkészítő gépnek is neveznek kényes mintákhoz – drámaian alacsonyabb kerékfordulatszámmal (100–500 ford./perc) működik, és nem csiszolókorongot, hanem gyémánt lapkát használ. A lassú vágási sebesség és a gyémántpenge rendkívül vékony bevágásának kombinációja ( 0,1–0,5 mm, szemben a 0,5–1,5 mm-rel a csiszolókorongoknál ) elhanyagolható hőt termel, és gyakorlatilag nincs mechanikai deformáció a próbatestben.

A kis fordulatszámú fűrész önsúlyú vagy rugós adagolómechanizmuson keresztül fejt ki terhelést, nem pedig motoros működtetőkön, így nagyon könnyű, szabályozott erőket tesz lehetővé, amelyek megőrzik még a legsérülékenyebb mikroszerkezeti jellemzőket is. Ez teszi a választott eszközzé:

• Elektronikus alkatrészek és áramköri lapok - vékony forrasztási kötések, intermetallikus rétegek és réznyomok sérülésmentes metszetet igényelnek a keresztmetszetek elkenődés és repedés nélküli vizsgálatához
• Törékeny és porózus anyagok — kerámiák, hőpermetbevonatok, szinterezett karbidok és geológiai minták, amelyek a koptató vágási erők hatására megrepednek
• Biológiai és ásványtani példányok — csont, fogzománc, ásványi metszetek petrográfiához és hasonló heterogén anyagok
• Vékony részek a TEM minta előkészítéséhez — ahol a kezdő vágást a célterülethez a lehető legközelebb kell elvégezni, a lehető legkisebb felszín alatti károsodási réteggel
• Lágy fémek és bevonatok - arany, indium, ón és lágyforrasz-ötvözetek, amelyek katasztrofálisan elkenődnek koptató kerékkörülmények között

Ennek a pontosságnak a kompromisszuma az áteresztőképesség: egy kis sebességű fűrésznek 15–60 percre lehet szüksége ahhoz, hogy olyan vágást végezzen, amelyet egy csiszolóvágó kevesebb mint két perc alatt végez. A nagy értékű vagy pótolhatatlan példányok esetében ez az időköltség teljes mértékben indokolt; rutinszerű acélrudak vágásánál a gyártási minőség-ellenőrzésben nem.

Vágókorongok és pengék: a metallográfiai vágóberendezések szíve

A kerék és a penge kiválasztása a legkritikusabb fogyóeszköz döntés a metallográfiai metszés során. A vágandó anyagnak nem megfelelő tárcsa túlmelegedést, gyors kerékkopást és rossz vágási minőséget okoz, függetlenül a gép minőségétől. Az anyagnak megfelelő kerék tiszta, hűvös, műtárgyaktól mentes részt eredményez, elfogadható kerékélettartammal és vágási sebességgel.

Csiszoló vágókorongok

Az abrazív vágókorongokat a csiszolóanyag típusa, a kötés keménysége és szerkezete (porozitása) határozza meg. Az általános kiválasztási szabályok a következők:

• Alumínium-oxid (Al2O3) kerekek — vastartalmú anyagokhoz: szénacélok, ötvözött acélok, rozsdamentes acélok, szerszámacélok és öntöttvasak. Az alumínium-oxid keményebb, mint a vas, és hatékony vágást biztosít anélkül, hogy ezekben az anyagokban túlzott kerékkopás lenne.
• Szilícium-karbid (SiC) kerekek — színesfém anyagokhoz (alumínium, réz, sárgaréz, bronz, titán, magnéziumötvözetek), kerámiákhoz és tűzálló anyagokhoz. A szilícium-karbid élesebb, és kevesebb hőfejlődéssel vág a lágyabb, hőérzékenyebb színesfém ötvözetekben.
• A kötés keménysége: Puha kötésű kerekeket (a legtöbb rendszerben B vagy C jelölésű) használnak kemény anyagok — a kötés gyorsan felszabadítja a kopott csiszolószemcséket, így szabaddá válik a friss vágóélek és megakadályozza a kerekek üvegesedését. Kemény kötésű kerekeket (E-H fokozat) használnak puha anyagok – az erősebb kötés hosszabb ideig megtartja a csiszolószemcséket, megakadályozva a kerék túl gyors kopását az alacsony ellenállású anyagokban.
• Erősített vs. nem erősített: A laboratóriumi metallográfiai vágókorongok üvegszál erősítésűek, hogy biztonságot nyújtsanak a metszőgépek nagy fordulatszámánál. Nem erősített kerekeket soha nem szabad motoros vágóberendezéseken használni.

Gyémánt lapátlapátok kis sebességű fűrészekhez

A precíziós vágógépek gyémánt lapátlapátjait a gyémánt koncentrációja, a kötés típusa (fémkötés, gyantakötés) és a penge vastagsága határozza meg. Magasabb gyémántkoncentráció hosszabb pengeélettartamot biztosít magasabb költségek mellett; gyanta kötésű pengék agresszívabb és gyorsabb vágás; fém ragasztó pengék tartósabbak, és jobban illeszkednek a kemény, sűrű anyagokhoz, például a cementált karbidokhoz és a fejlett kerámiákhoz. A fűrészlap vastagságának megválasztása szabályozza a vágás szélességét és az anyagveszteséget – nagy értékű minták esetén, vagy ha a jellemzők pontos elhelyezkedésére van szükség, a vékonyabb pengék minimálisra csökkentik az egyes vágásoknál eltávolított anyagok mennyiségét.

Főbb jellemzők a metallográfiai metszőgépek kiválasztásánál

A fémminta-előkészítő berendezés megadásához a gép teljesítményparamétereit a mintaméretekhez, az anyagtípusokhoz, az áteresztőképességi követelményekhez és a laboratórium minőségi szabványaihoz kell igazítani. A következő paraméterek a legfontosabb értékelési kritériumok:

Maximális mintaméret és rögzítési kapacitás

A minta satu vagy befogórendszer határozza meg azt a maximális keresztmetszetet, amelyet biztonságosan meg lehet tartani a vágáshoz. A laboratóriumi metallográfiai csiszolóvágók jellemzően néhány millimétertől egészen 60-80 mm átmérőjű asztali modellekhez és ig 150 mm vagy nagyobb padlón álló gyártási léptékű szekcionáló berendezésekhez. A rögzítőrendszernek mereven kell tartania a mintát anélkül, hogy a vágás során bármilyen mozgást megengedne – a minta minden oldalirányú mozgása, miközben a kerék érintkezik, ívelt vágási felületet eredményez, és katasztrofálisan eltörheti a csiszolókorongot.

Kerék vagy penge sebessége és változtatható sebességszabályozás

A csiszolóvágó gépek jellemzően fix orsó-fordulatszámmal működnek, 2800-3500 ford./perc tartományban normál kerékátmérők esetén. A változtatható fordulatszám-szabályozás előnyös a különféle anyagtípusokat vágó laboratóriumok számára – az alacsonyabb sebesség csökkenti a hőképződést a hőre érzékeny színesfém ötvözetek esetében, míg a maximális sebesség szükséges lehet a nagy átmérőjű acélszelvények hatékony vágásához. A fokozatmentesen változtatható fordulatszámú (általában 1-500 ford./perc) alacsony fordulatszámú fűrészek maximális rugalmasságot biztosítanak a vágási paraméterek minden anyaghoz és a fűrészlap specifikációjához való igazításában.

Feed Force Control és Automation

Az automatikus metallográfiai metszőgépek szervomotoron vagy pneumatikus működtetőrendszereken keresztül szabályozzák az előtolási erőt, a felhasználó által programozható erő- és előtolási sebesség-beállításokkal. Kényszervezérelt takarmányozás - ahol a gép állandó érintkezési erőt tart fenn, függetlenül az anyagellenállástól - jobb, mint a sebességszabályozott előtolás heterogén mintáknál (pl. több anyagzónát keresztező kompozitok vagy hegesztési minták), mivel automatikusan alkalmazkodik a helyi anyagkeménységhez, és megakadályozza a kerekek túlterhelését a kemény fázisokban. A legjobb automata kohászati ​​minta-előkészítő gépek a programozható erőprofilokat a lágy indítás és a vágás végének érzékelésével kombinálják, hogy minimalizálják a kerékkopást és a minta sérülését a vágási ciklus során.

Hűtőfolyadék rendszer tervezése

A hűtőfolyadék szállítása közvetlenül meghatározza a minta hőmérsékletét a csiszolóvágás során. Hatékony hűtőfolyadék-rendszerek a metallográfiai vágóberendezéseken 3-10 liter percenként vágófolyadék a kerék mindkét oldalán elhelyezett fúvókákon keresztül a vágási felületen, biztosítva a teljes vágási zóna elárasztását a vágás során. Az ülepítő tartályokkal és szűrővel ellátott recirkulációs hűtőrendszerek meghosszabbítják a hűtőfolyadék élettartamát és megakadályozzák a forgácsok felhalmozódását a vágási zónában. A minták hűtőközeg-szennyeződése miatt aggódó laboratóriumok számára (amely fontos a későbbi kémiai elemzéshez), a tisztavizes hűtőfolyadék-rendszerek vagy a speciálisan kialakított, alacsony hőmérsékletű kerekekkel végzett száraz metszés alternatívák.

Rezgés és merevség

A gép merevsége – a keret, az orsó és a befogórendszer ellenállása a forgácsolóerők hatására – közvetlenül befolyásolja a vágási felület síkságát és párhuzamosságát. A vágás közbeni vibráció hullámossá teszi a vágott felületet, amelyet további köszörülési lépésekkel kell eltávolítani, így a minta anyaga és az előkészítési idő veszteséges. Öntöttvas vagy hegesztett acél gépvázak, meghatározott kifutási tűréssel rendelkező precíziós orsócsapágyak és rezgéscsillapító alaprögzítések jellemzik a kiváló minőségű metallográfiai metszőberendezéseket. Megjelent az orsó lefutási specifikációi ≤0,01 mm TIR megkülönböztetni a precíziós műszereket a gyártási minőségű vágógépektől.

A metallográfiai mintavágás legjobb gyakorlatai: a gyakori hibák elkerülése

Még a megfelelő gép- és kerékválasztás mellett is, a rossz működési gyakorlat olyan műtermékeket eredményez, amelyek veszélyeztetik a metallográfiai elemzést. A következő gyakorlatok tükrözik a kohászati minta-előkészítés során felhalmozott laboratóriumi tapasztalatokat:

• Soha ne vágjon szárazon csiszolókorongokkal. Egyetlen száraz vágás – még egy rövid vágás is – 200°C fölé emelheti a felületi hőmérsékletet az acélban, ami a martenzites szerkezetek temperálódását és egy optikai mikroszkóppal kimutatható fehér maratási réteget eredményezhet. A vágás megkezdése előtt mindig ellenőrizze a hűtőfolyadék áramlását.
• Vágás előtt szerelje fel a törékeny vagy porózus mintákat. A hőpermetbevonatokat, a habanyagokat és a porózus szintereit tömörítő anyagokat vákuum-impregnálni kell epoxigyantával a metszés előtt, hogy megakadályozzák a pórusok kihúzódását és összeomlását a vágás során. A gyanta támogatja a mikrostruktúrát az összes további előkészítési lépésben.
• Hagyjon elegendő távolságot az érdeklődési területtől. Maga a vágott felület bizonyos fokú sérülést tartalmaz – még a legjobb metszési gyakorlat mellett is. Legalább 1–2 mm-re kell elszakadni egy kritikus elemtől (hegesztési hegesztési vonal, bevonat határfelülete, repedéscsúcs), és csiszolással távolítsa el a sérült réteget, mielőtt az elemet vizsgálatra feltárja.
• Használja az anyagnak megfelelő előtolási erőt. A túlzott előtolási erő a csiszolóvágásnál – különösen kemény, rideg anyagoknál – a kerék elhajlását, ívelt vágásokat és hőtüskéket okoz. Kezdje azzal a minimális erővel, amely egyenletes vágási folyamatot biztosít, és csak akkor növelje, ha a kerekek üvegezése (a vágási hatás elvesztése) figyelhető meg.
• Rendszeresen viselje a csiszolókorongokat. Az üvegezett vagy terhelt csiszolókorong lassan vág, többlet hőt termel, és megnövekedett előtolási erő hatására eltörhet. Öltöztesd fel a korongot egypontos gyémánt komóddal vagy kötszerpálcával a csökkent vágási hatékonyság első jeleire.
• Jegyezze fel a metszésparamétereket minden mintára. Hibaelemzési és kutatási kontextusban a gép típusának, a kerék specifikációjának, a hűtőfolyadék típusának, az előtolási erőnek és a vágás időtartamának dokumentálása minden egyes minta esetében egy ellenőrzési nyomvonalat hoz létre, amely lehetővé teszi bármely metszési műtermék azonosítását és megkülönböztetését a valódi anyaghibáktól a jelentési szakaszban.

Metallográfiai vágóberendezések kontextusában: A teljes minta-előkészítési munkafolyamat

A metallográfiai szeletelő berendezés egy meghatározott előkészítési folyamat első lépése. Annak megértése, hogy a szeletelés hol illeszkedik a tágabb munkafolyamatba, egyértelművé teszi, hogy a vágás minősége miért van olyan aránytalanul befolyással a végső elemzési eredményekre.

1. Szakaszolás — metallográfiai vágógép vagy kis fordulatszámú fűrész készíti a kezdeti szakaszt. A vágás minősége határozza meg, hogy mennyi anyagot kell eltávolítani a következő csiszolás során, hogy sértetlen felületet érjen el.
2. Szerelés — a metszet hőre keményedő vagy hidegen keményedő gyantába (epoxi, fenol, akril) van kapszulázva, hogy szabványos, kezelhető korongot hozzon létre a következő lépésekhez, és megtámassza a mintaéleket és a törékeny elemeket a polírozás során.
3. Köszörülés — Csökkenő szemcseméretű csiszolópapíron (SiC vagy gyémántkötésű) végzett egymás utáni áthaladások eltávolítják a sérülésréteget a metszetből, és sík, sík felületet hoznak létre. A szükséges köszörülési mélység egyenesen arányos a vágási sérülés súlyosságával – a jó minőségű metszés 30-50%-kal csökkenti a csiszolási időt a rosszul szabályozott metszéshez képest.
4. Polírozás — A gyémánt szuszpenzió vagy a kolloid szilícium-dioxid polírozás a ruhalapokon eltávolítja a megmaradt csiszolási karcokat, így deformációmentes tükörfelületet eredményez. A polírozott metallográfiai minták végső felületi érdessége jellemzően Ra <0,01 µm.
5. Rézkarc — a kémiai vagy elektrolitikus maratással a különböző fázisok és orientációk szelektív támadásával feltárják a szemcsehatárokat, fázishatárokat és mikroszerkezeti jellemzőket. A szén- és gyengén ötvözött acélok leggyakrabban használt maratószere a 2–4%-os Nital (salétromsav etanolban); az ausztenites rozsdamentes acélok Kalling-reagenst vagy oxálsavas elektrolitikus maratást alkalmaznak.
6. Vizsga — az előkészített felületen optikai mikroszkóppal, pásztázó elektronmikroszkóppal (SEM), elektron-visszaszórás diffrakcióval (EBSD), energiadiszperzív röntgenspektroszkópiával (EDS) és keménységvizsgálattal határozzák meg az anyag mikroszerkezetét, fázisösszetételét, szemcseméretét, zárványtartalmát, bevonatvastagságát és hibamorfológiáját.

A kiváló minőségű metallográfiai vágóberendezésekbe és a megfelelő korongválasztásba való befektetés minden további előkészítési lépésben komplikált megtérülést jelent – ​​csökkenti az őrlési időt, megőrzi a minta geometriáját, védi a törékeny elemeket, és biztosítja, hogy a mikroszkóp alatt megfigyelhető mikrostruktúra az anyag valódi mikrostruktúrája, ne pedig előkészítési műtermék.
